De Vuller 5 Gallonwater het Vullen Machineinstallatie 450 BPH van het vatwater voor Minear-Water

Beschrijvingen:

1.1, Automatische ontkropper

Deze machine wordt aangedreven door een cilinder, bestuurd door PLC; Automatisch werkend door vatcontrole;

De ontkroppende kop bestaat uit een klauwmechanisme en een cilinder, de positie van de ontkroppende kop kan op en neer bewegen, het klauwmechanisme kan licht worden aangepast om geschikt te zijn voor verschillende doppen.

Wanneer de gallonfles de machine binnenkomt, gaat de ontkroppende kop naar beneden en klemt het klauwmechanisme de vatdoppen vast, en tilt vervolgens het vat op om de doppen te verwijderen; En wanneer de doppen zijn verwijderd, blaast de perslucht de doppen in de dop Hopper, om vervolgens buiten in de houder van de klant te vallen;

De klauwdruk wordt aangepast om de doppen te beschermen;

Afmetingen: 650*800*1600mm

Gewicht: 100kg

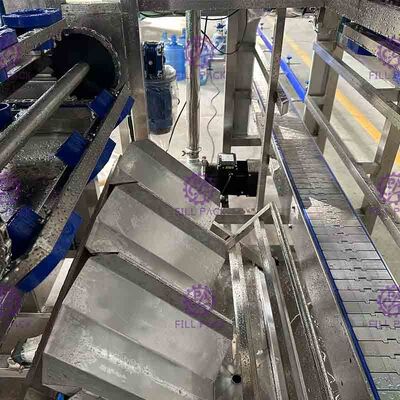

1.2, Borstel Externe Fleswasser

De machine is volledig afgesloten om waterlekkage te voorkomen, wanneer de gallonflessen naar de waspositie worden gestuurd, stopt de cilinder 3 flessen binnen en fixeert ze met borstels en een fixeerstaaf, het water wordt gepompt en op het fleslichaam gespoten, de fles roteert samen met de borstels; De flessen worden gereinigd door borstels en waterfunctie;

Geen luchtcompressor nodig, het is gemakkelijk voor productie en onderhoud;

Parameters:

Borstel aantal: 3 stuks*2

Afmetingen: 1800*1200*1750mm

Gewicht: 800kg

Vermogen: pomp 0.37+motoren 0.75*2=1.87KW

Recyclewater tank grootte: 600*550*550mm

Componenten:

PLC: Mitsubishi

Cilinder: AIRTAC

Luchtschakelaar-Schakelaar-Relais: Schneider

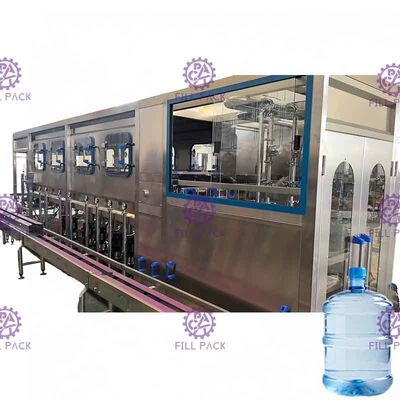

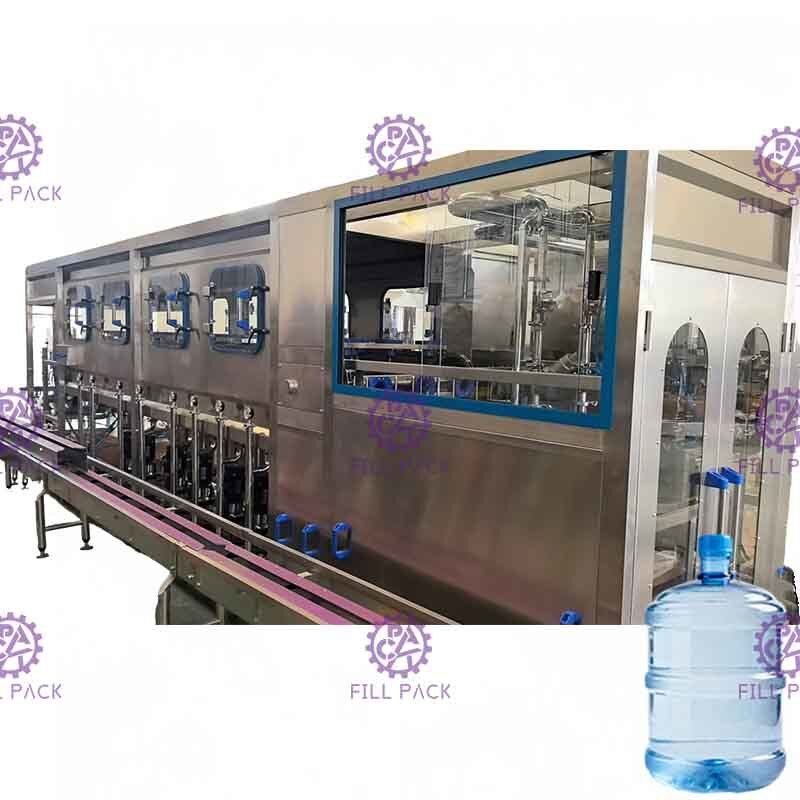

1.3, Wasser/Vuller/Kropper met automatische fleslading

De machine integreert wassen, vullen en afdoppen. Het is een ideale machine voor het produceren van vatwater. De hele machine is gemaakt van roestvrij staal 304, roestbestendig, gemakkelijk te reinigen. Belangrijke elektrische onderdelen zijn allemaal van merk. Luchtkanalen maken gebruik van Air TAC merkproducten. De machine heeft een compacte constructie, neemt weinig ruimte in beslag, de werkefficiëntie is hoog. Slechts 2 operators nodig om te bedienen, het is een goede keuze voor fabrieken.

De machine installatie vereist geen vloerschroeven, na het verwijderen van de verpakking, plaats de machine op de vlakke vloer, en pas vervolgens de hoogte van de standaard aan en pas de druk van alle standaarden gelijkmatig aan. Nadat de machine goed is ingesteld, sluit de waterleiding, afvoerleiding en stroom, lucht aan.

Werkproces:

De vatvulunit kan worden onderverdeeld in 3 stappen: wassen, vullen en afdoppen, in totaal 12 werkstations, werkproces als volgt:

Zet de lege vatmond op de vatstoel, de lege vat wordt gewassen in een omgekeerde positie, 2 werkstations voor het inbrengen van de vat.

Het wasproces wordt onderverdeeld in 3 stappen: 1, thimerosal wassen, 4 werkposities; 2, schoon water wassen, 4 werkposities. Elke wasstap is ingesteld op 8S, na het wassen is er 10S voor het druppelen.

De vat na het wassen beweegt 45 graden naar beneden door de doorvoerketting en passeert de doorvoerketting en draait 45 graden door de vatliftcilinder naar de vulpositie om te vullen.

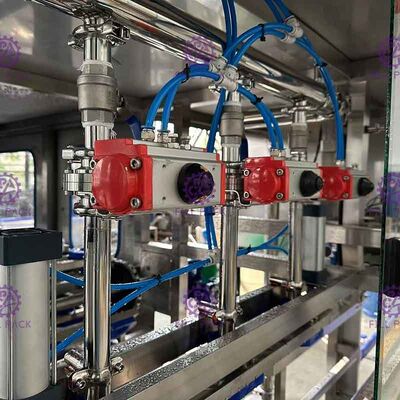

De vulklep wordt aangedreven door een cilinder om in de vat te steken en te beginnen met vullen, de vul tijd wordt geregeld door PLC, en de vul tijd is instelbaar via het bedieningspaneel volgens het vloeistofniveau. Na het vullen stroomt het overtollige water terug naar de zuiverwatertank via een automatische ontluchting, dit kan het waterverbruik verminderen. (watertank is niet inbegrepen)

Nadat het vulproces is voltooid, wordt de gevulde vat door de vatstopcilinder naar de afdichtingspositie geduwd, het hele proces is tot nu toe voltooid.

Parameters:

Cilinder: Air tech-Taiwan

Magnetische klep: Air tech-Taiwan

Stijgende pomp-vul pomp: Nanfang

PLC: Mitsubishi Japanse

Vermogen: 1.5KW

Afmetingen: 5000*1600*1800mm

Gewicht: 1000kg

1.4, Krimpmachine

Toepassing met SUS304 plaat, inclusief elektrische boiler voor stoomproductie en krimp tunnel speciaal voor vatfolie;

Vermogen: 20KW

Afmetingen: 800*600*1200mm

Gewicht: 100kg

1.4, Controlelamp

Vermogen: 0.09KW

Afmetingen: 1000*100*450MM

Gewicht: 10kg
