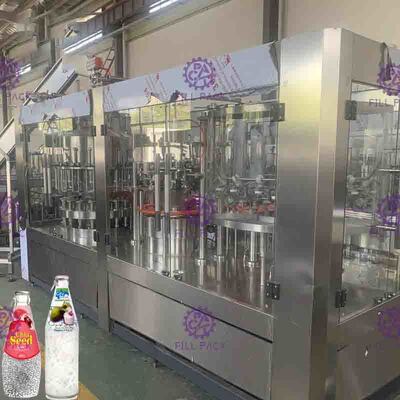

Automatische Juice Fruit Pulp Filling Capping-Machine 3 in 1 Monoblock-Korreldrank

1) Met uitzondering van het onderframe, de transmissieonderdelen en enkele onderdelen die van speciale materialen moeten worden gemaakt, zijn alle overige onderdelen gemaakt van roestvrij staal 304.

2) Het rollager is gemaakt van roestvrij staal, de afdichtingsring is gemaakt van EPDM-materiaal en kunststof onderdelen zijn gemaakt van UMPE.

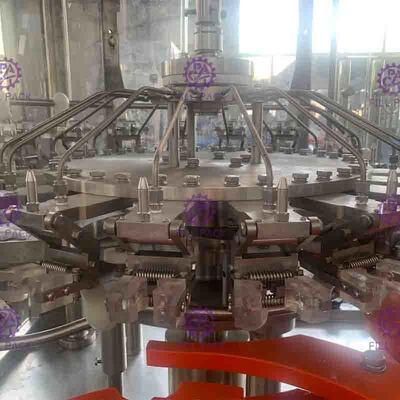

3) De grijper is gemaakt van roestvrij staal, het deel dat de flessenhals vasthoudt is eveneens van roestvrij staal. Vergeleken met traditionele rubberen grijpers is dit veel hygiënischer, duurzamer en zonder slijtagegevoelige onderdelen; de schroefdraad van de flessenhals kan niet vervuild raken door een rubberen grijper.

4) De grijper is uitgerust met een zeer efficiënte sproeikop die elke positie van de binnenwand van de fles kan bereiken en spoelwater bespaart. Boven de sproeikop bevindt zich een afdekking die opspattend water voorkomt; onder de sproeikoppen bevinden zich een instelbare opvangsleuf en retourleidingen. 5) De spoeltijd kan worden gegarandeerd op 4 seconden.

6) Door de hoogte van de roterende delen aan te passen, kan de machine worden ingesteld op verschillende fleshoogtes.

7) De aandrijving is afkomstig van het aandrijfsysteem in het frame via een tandwieloverbrenging.

8) De toevoer van spoelwater wordt geregeld door een magneetventiel.

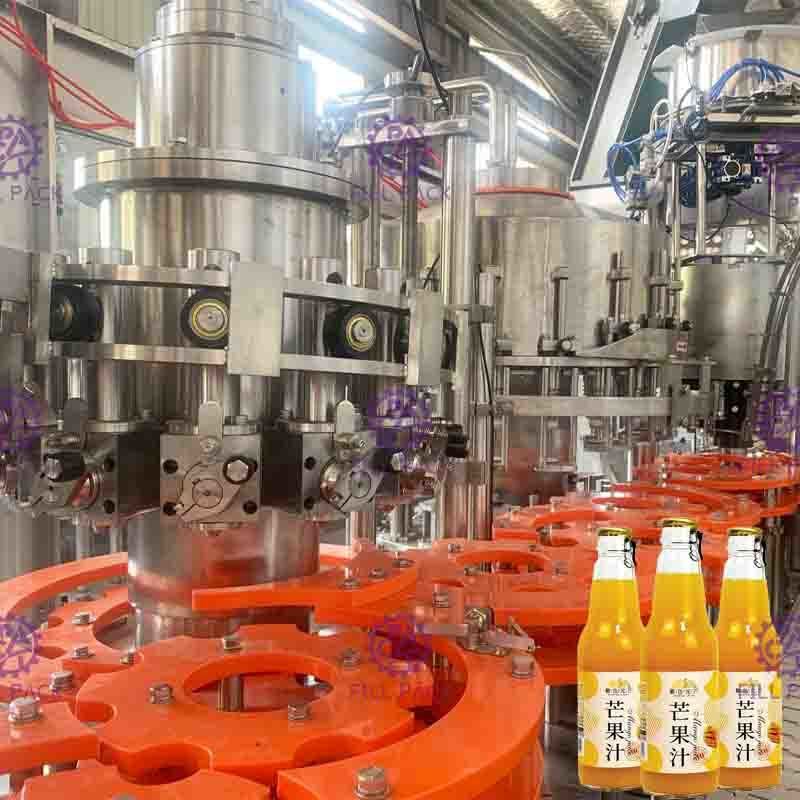

Vulgedeelte voor sap met granulaat

Bovenop de vultank bevindt zich een roermotor om een gelijkmatige vulling in elke fles te garanderen. Nadat het product in de vloeistoftank is gekomen, moeten de granulaten/deeltjes in suspensie blijven; daarom moet de roermotor continu roeren. Nadat het product is geroerd, zijn de deeltjes gelijkmatig verdeeld onder invloed van het suspendeermiddel.
1) Voorzien van een Duits corrosiebestendig en onderhoudsvrij lager dat vervuiling van de vulomgeving vermindert.
2) De draaitafel is gemaakt van SUS AISI304, met een groot vlak vertand lager.
3) Het mechanische drukventiel maakt gebruik van een geavanceerd internationaal ontwerp met een hoge vulsnelheid, geen hygiënische dode hoeken, weinig afdichtingsdelen en een nauwkeurige vloeistofniveauregeling. Het gehele
ventiel is gemaakt van roestvrij staal 304.
4) Het vulsysteem beschikt over een CIP-circulatiereinigingsleidingsysteem: aftappen na volledige tankreiniging. Dit systeem kan de vloeistofleiding, vloeistoftank, vulventielen enz. effectief reinigen.
5) Het vulventiel opent en begint met vullen wanneer het omlaag beweegt en de flessenhals raakt; het vulventiel beweegt omhoog en verlaat de flessenhals zodra het vullen is voltooid.
6) De vloeistoftoevoer maakt gebruik van een automatisch pneumatisch ventiel en een magnetische vloeistofniveauschakelaar om de vloeistoftank automatisch te regelen.
7) De aandrijving van de vuller is afkomstig van het aandrijfsysteem in het frame via een tandwieloverbrenging.
8) Er zijn kijkvensters in de behuizing aangebracht, zodat u het vulproduct kunt zien.

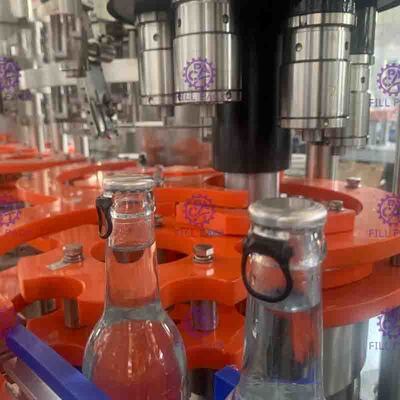

Dopsluitgedeelte

Deze unit heeft de hoogste mate van nauwkeurigheid van de 3-in-1 machine en is van groot belang voor een stabiele werking en de productkwaliteit. Kenmerken van de schroefdopsluiter zijn als volgt:
1) Schroefdopkop (het belangrijkste onderdeel dat de sluitkwaliteit waarborgt): het ontwerp van het magnetische staal is verbeterd, wat het uitvalpercentage bij het sluiten verlaagt, met behoud van het traditionele gemak om het aandraaimoment van de dopkop in te stellen en aan te passen.
2) De schroefdopkop heeft een multifunctioneel ontwerp; geschikt voor zowel vlakke doppen als sportdoppen.
3) De inrichting die omgekeerde doppen verwijdert en voorkomt dat verkeerd georiënteerde doppen doorgaan, is geplaatst in de doptoevoergoot. Doorgifte via het doplaadsysteem.
4) Op de doptoevoergoot is een set foto-elektrische schakelaars aangebracht. De machine stopt wanneer er geen doppen op de goot aanwezig zijn.
5) Er is een flesinvoer-detectieschakelaar op de schroefdopsluiter geplaatst.
6) Er bevindt zich een dopblokkeercilinder op de overgang tussen de doptoevoergoot en de dopopneemplaat. Dit zorgt voor het principe: geen fles, geen dop.
7) Door de hoogte van de roterende delen aan te passen, kan de machine worden aangepast aan verschillende fleshoogtes.
8) De aandrijving van de schroefdopsluiter is afkomstig van het aandrijfsysteem in het frame via een tandwieloverbrenging.
9) De belangrijkste onderdelen van de schroefdopsluiter worden bewerkt met een CNC-bewerkingscentrum.
