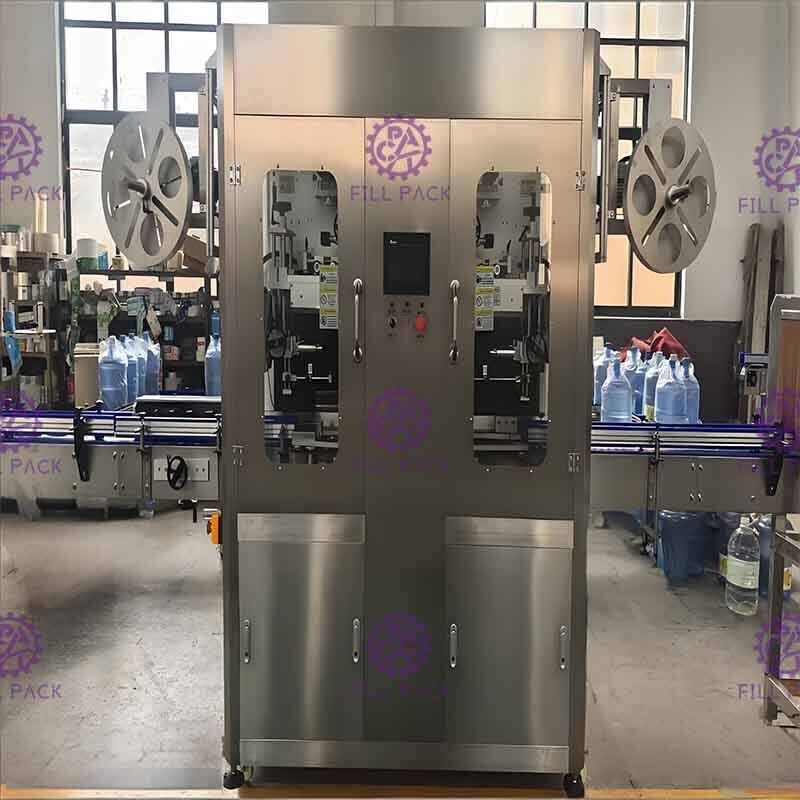

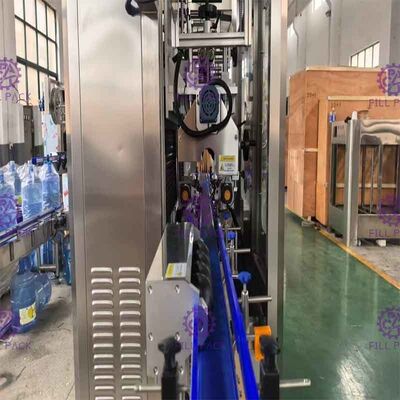

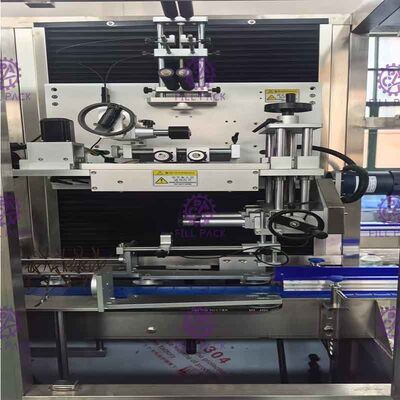

Volledige Automatisch krimpt Koker Etiketteringsmachine het Dubbele Hoofd voor Lichaam met Stoom krimpt

Volledig automatische dubbele kop krimpen mouw etikettering machine plant voor zowel lichaam / nek etiketten met stoom krimpen systeem

Algemeen:
De hele machine frame is gemaakt van roestvrij staal SUS304. Het frame is eenvoudig, mooi, waterdicht en niet roest. Het is gemakkelijk te reinigen. Het speciale snij systeem:de toepassing van de whist- en con-volute-technologie. Het etiket snijden is vlak, geen boor. Het etiket locatie set zorgt voor de sleeving waarheid. Het aannemen van model groep ontwerp, module gecontroleerd; Verwezenlijken waarheid en snelle sleeving.Met de goede kwaliteit touch-operatie schermHet is een hoge automatische verpakkingsmachine. slechts één persoon handvaten, eenvoudige bediening. gemakkelijk om verpakkingsmateriaal te veranderen,de vervanging van de vorm kan gemakkelijk met de hand zonder gereedschap worden gedaan.Binnen de platte breedtebeperking kan worden gebruikt voor het verpakken van voorwerpen in verschillende vormen, ongeacht of ze rond of vierkant zijn, kan worden aangebracht op glazen of plastic flessen.Betere veiligheid en stabiliteit van de werking en tijdbesparing van arbeidskrachten.

Specificaties:

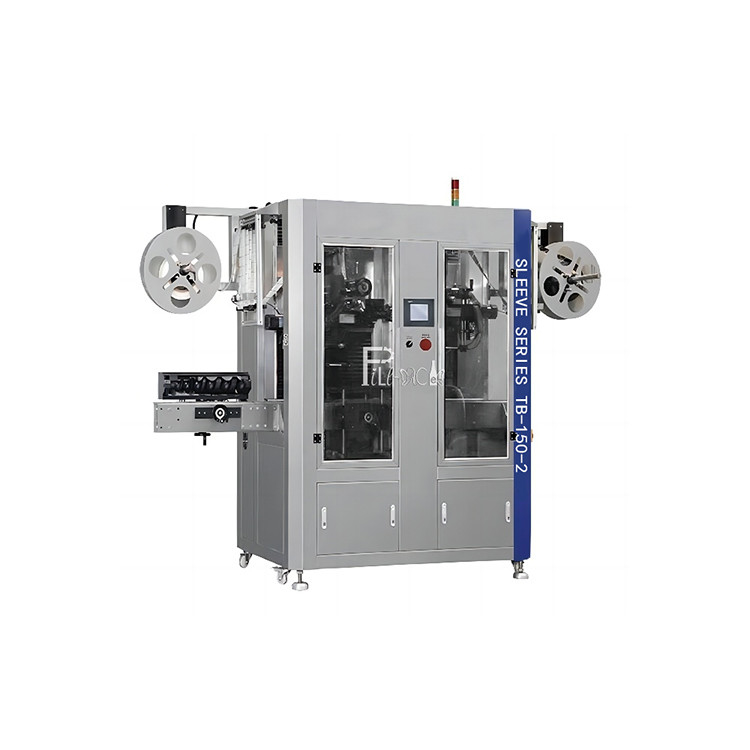

1) TB-150-2 Sleeve Labeling Machine is op maat gemaakt om aan de strenge eisen van fabrikanten en leveranciers te voldoen.

2) Het is gebouwd op een raamwerk van naadloos gelast, voedselkwaliteit roestvrij staal gedeelte.

3)Eenheid snijkop vlak ontwerp in China die van toepassing zijn op de container van 30 mm 130 mm. je hoeft nooit te veranderen of debug het.Het heeft ook unieke licht aanrakingsscherm mens-machine,dat betekent,automatische zoektocht naar de oorspronkelijke locatie en de veiligheid en het gemak die voorop lopen op andere congenerproducten.

4) Dubbel krimpend label voedingsvlak, redelijke hoogte die gemakkelijk is om het etiket te bevestigen; microcomputer auto figuur die uitwerking en aanpassing te vermijden.het etiket zal automatisch detecteren en lokaliserenHet is snel en gemakkelijk om het etiket te veranderen. Bovendien is de snijplaats exact.

5) De nieuw ontworpen servomotor met hoge snelheid, nauwkeurige werking, goede snijwerking en een prachtige krimp.Dit ontwerp samenwerken met het label gesynchroniseerde locatie structuur maken de nauwkeurigheid van de snijplaats binnen 1 mm.

- Nee, dat is niet waar.	Artikel 1		Technische gegevens
1	Importvermogen		6.0 kW
2	Componentvermogen	Servomotor met etikettoevoer	800 W
3		Servo-aandrijving voor etikettoevoer	800 W
4		Servomotor voor het snijhoofd	800 W
5	Invoerspanning		¥3, 380/220 VAC
6	Capaciteit ((productiesnelheid)		300 BPM (Op het basislabel: 55 mm)
7	Afmeting van de gastmachine (mm)		3200*1200*2070
8	Toepasselijke diameter van de container (mm)		φ28 mm ~ φ120 mm
9	Toepasselijke etiketlengte (mm)		30 tot 250 mm
10	Toepasselijk diktelabel (mm)		00,04 mm
11	Toepasselijke binnendiameter van papierbuis		76 mm tot 125 mm



Functie

Naam	Functie
Materiële aanbiedingsgroep	Aanbodmotor voor etiketdrager
Schapgroep	Installeer volume label apparaat
Liftgroep van het platform	Stel de hoogte van de gastheer automatisch in overeenstemming met de fles vormen
Afwisselingsgroep	Het poetsen van het gesneden etiket op de fles

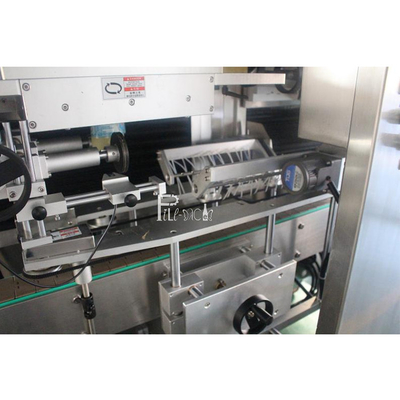

Snijdgroep	Snijden van de etiketten die worden verzonden naar het centrum gids pin
Controlegroep voor de snijmachine	Controle van de operatieplaats van de cutter

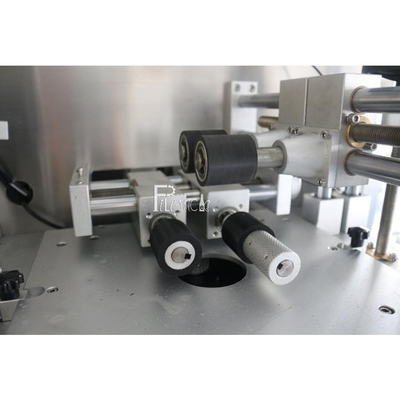

De achterste aandrijving groep	Aanbodmotor voor het etiket van de middelste gidspen
De groep voor de aanpassing van de aandrijving	Het vasthouden van de middelste gidspen
Frame van elektrische ooggroep	Het beste snijpunt van het etiket aanpassen
Elektrisch oog van de detectiegroep voor flesverlichting	De positie van de etikettering van de fles wordt aangepast
Haarborstelgroep	Brush het etiket dat niet goed kan sleeve op de juiste plaats
Groep voor het plaatsen van flessen	Maak de fles stabiel, controleer de etiketteringspositie van de mouw

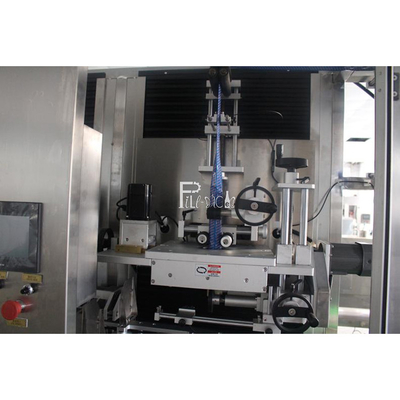

Centrale gidspijngroep	Maak het volume label afgeleid voor overdracht en snij gemakkelijk
Flessen met schroefbouten	Afzonderlijke flessen op gelijke afstand om de etikettering van de mouw nauwkeurig te maken

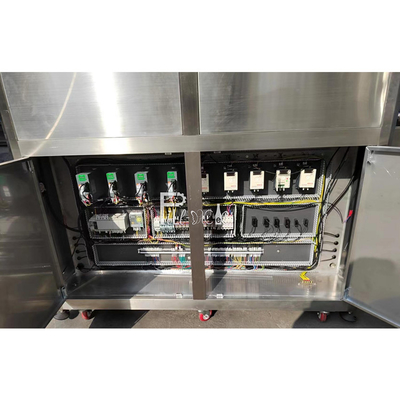

Spareonderdelen

PLC's	Panasonic	Japan
Aanraakscherm	Weinview	Zuid-Korea
Hoge snelheidsoptische glasvezelsensor*2	Panasonic	Japan
Foto-elektrische sensor*4	Panasonic	Japan
Foto-elektrische sensor*4	Panasonic	Japan
Servomotor met etikettoevoer*2	Panasonic	Japan
Servo-aandrijving voor het toevoegen van etiketten*2	Panasonic	Japan
Servomotor voor het snijhoofd*2	Panasonic	Japan
Servo-aandrijving voor het snijhoofd*2	Panasonic	Japan
Flesseafscheidingsfrequentiekonverter*4	Delta	Zuid-Korea
Flesconveyor frequentiekonverter	Delta	Zuid-Korea
Frequentieomzetter van de vervoerband	Delta	Zuid-Korea
Frequentieomzetter van de labelvoeder	Delta	Zuid-Korea
Schakelen van stroomvoorziening	Schneider	Frankrijk
AC-contactor	Schneider	Frankrijk
Deeltjes en delen daarvan	Schneider	Frankrijk
Intermediate Relay*13	Schneider	Frankrijk

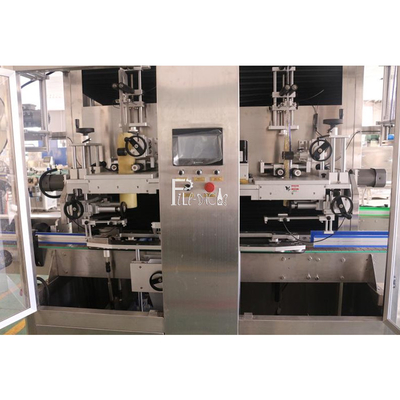

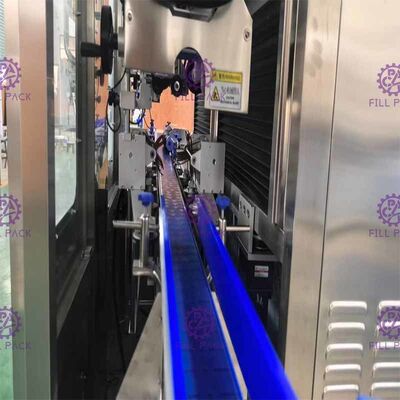

Gedetailleerde afbeeldingen



Hulpmachine



Warmte stoom Smaller tunnel

De installatie is gemaakt van SUS304 roestvrij staal. De apparatuur is voorzien van een stoomcontroller voor stoomblaasverspilling.Het krimp effect is perfect en zal het label niet beschadigen..

Parameters:

Vermogen:3PH,380V, 50HZ 0,25kw

Afmetingen: 1500*700*2000mm ((SB-1500)

Druk: 0,4-0,7Mpa



Stoomgenerator

Het is een ideale keuze voor het besparen van ruimte.Innerlijk ingestelde waterdampseparatorDe thermische buis is verbonden met oven en flens, het zal gemakkelijker zijn om te veranderen, onderhoud.automatische ovenbesturingHet systeem werkt alleen met water en stroom en dan druk je op de startknop.drukbeschermer om explosie te voorkomenOok de machine is ingesteld met laag water beschermer, wanneer er geen watervoorziening, de oven zal stoppen met werken.De stroom wordt afgesneden als er een noodgeval is.Elektriciteit is schoner dan koolstof.
