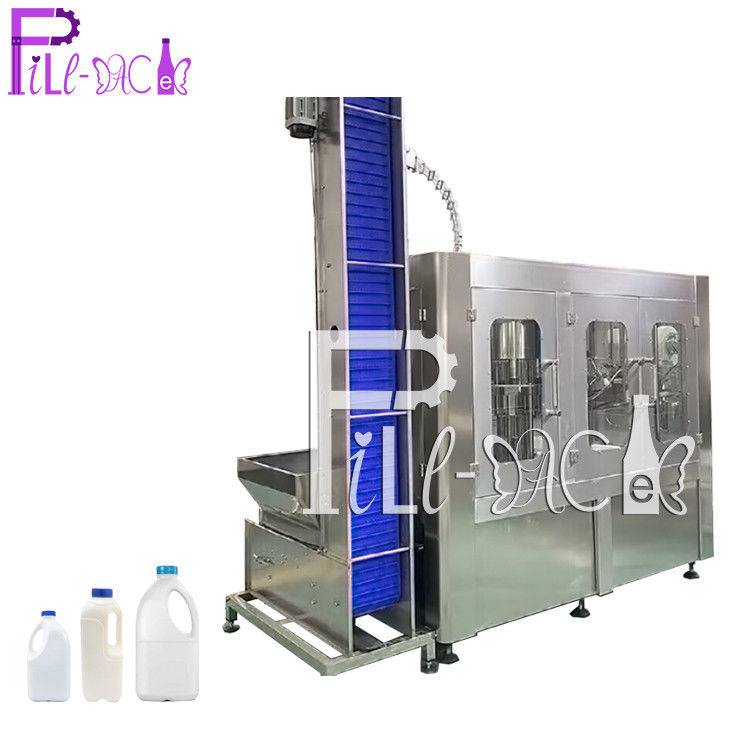

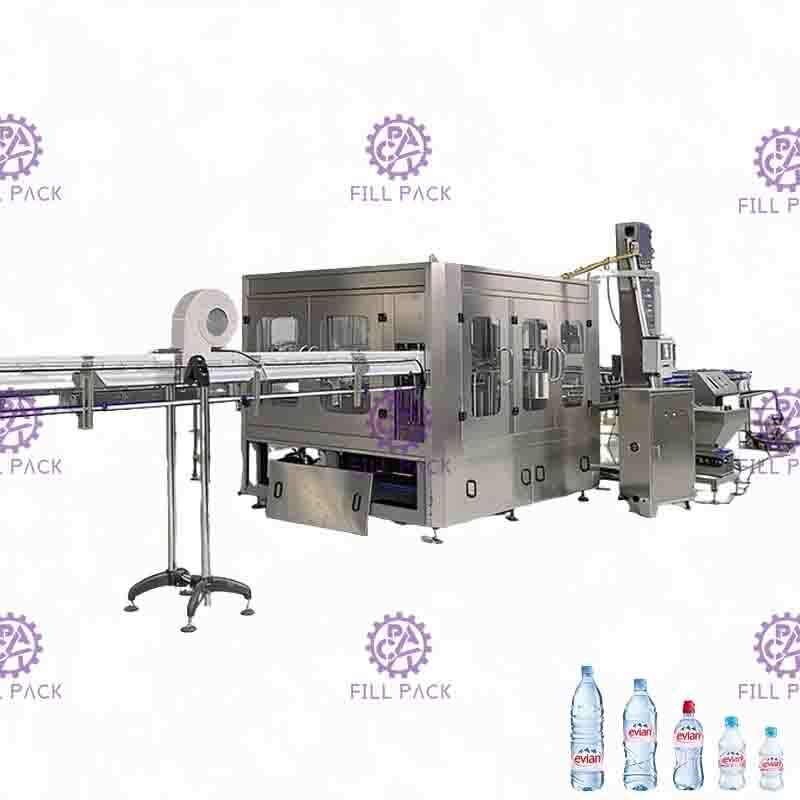

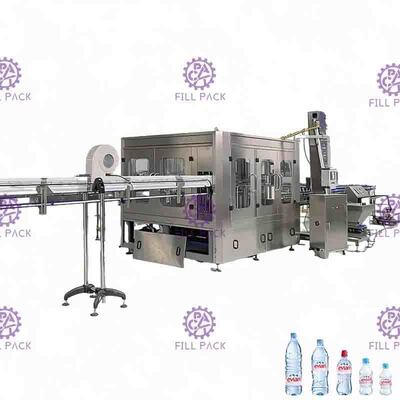

Plastic fles zuiver water wassen vullen Capping Machine Lijn

1. De PET 3-in-1 spoel-, vul- en sluitmachine wordt gebruikt bij de productie van niet-koolzuurhoudende dranken van mineraal-zuiver water verpakt in polyesterflessen. Wassen, vullen en sluiten zijn geïntegreerd in één machine.

2. De meest geavanceerde technologie uit Japan en Duitsland wordt toegepast in het ontwerp. De zwaartekracht vaste vloeistofoppervlakte vulling wordt gebruikt. De vulling is snel, de hoeveelheid vloeistof wordt nauwkeurig gecontroleerd en druppelen en lekkage worden vermeden.

Model	CGF24-24-8
Capaciteit (B/H)	8000-12000(500ml)
Flesmaat	Hals :φ50-100mm:Hoogte:150-320mm
Waterdruk	0.18-0.25Mpa
Waterverbruik(kg/h)	1000
Wasstation	18
Laad-druppel-ontlaadstation	2-2-2
Vulnauwkeurigheid	＜+1MM
Luchtdruk	0.5Mpa
Luchtverbruik	0.3m3/min
Vermogen(kw)	4
Gewicht(kg)	5000
Afmeting(L*B*H)	2750*2100*2400 mm



Gedetailleerde Afbeeldingen

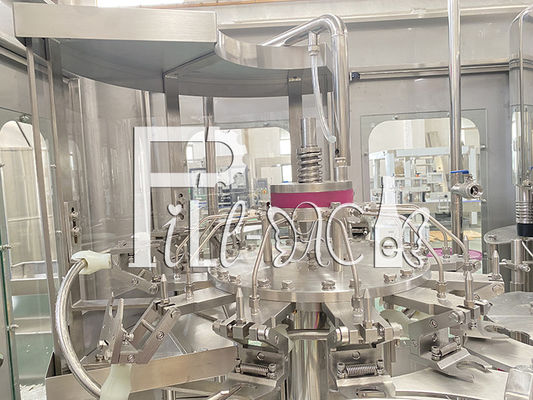

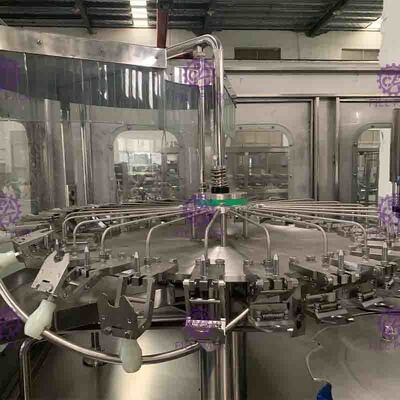

Spoelgedeelte

1) Behalve het onderframe, de aandrijfdelen en sommige onderdelen die van speciaal materiaal moeten zijn gemaakt. Andere reserveonderdelen zijn gemaakt van roestvrij staal 304.



2) Het rol lager is gemaakt van roestvrij staal, de afdichtring is gemaakt van EPDM materiaal, en plastic is gemaakt van UMPE.



3) De grijper is gemaakt van roestvrij staal, de positie waar de flessenhals wordt vastgehouden is ook gemaakt van roestvrij staal, vergeleken met de traditionele rubberen grijper, is het veel hygiënischer, duurzamer en zonder snel versleten onderdelen, de schroefdelen van de flessenhals kunnen vervuiling door de rubberen grijper vermijden.



4) De grijper uitgerust met een hogerefficiënte sproeikop, kan deze elke positie van de binnenwand van de fles bereiken en spoelwater besparen. Er is een kap boven de sproeikop die wateroverloop kan voorkomen; en er zijn regelbare recycle sleuven en recycle leidingen onder de sproeikoppen.



5) Spoeltijd kan worden gegarandeerd voor 4 seconden.



6) Door de hoogte van de roterende delen aan te passen aan verschillende fleshoogtes.



7) De aandrijving wordt verkregen uit het aangedreven systeem in het frame dat door tandwielen wordt doorgegeven.



8) De toevoer van spoelwater wordt geregeld door een magneetventiel.

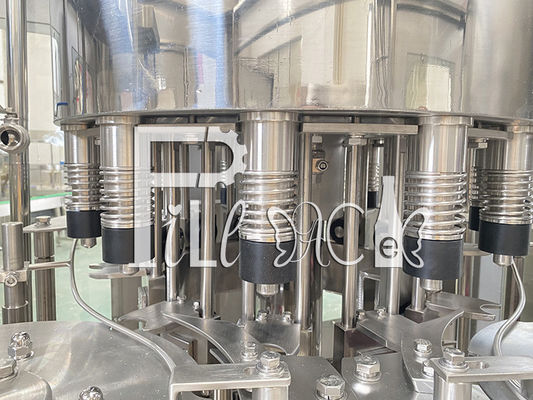

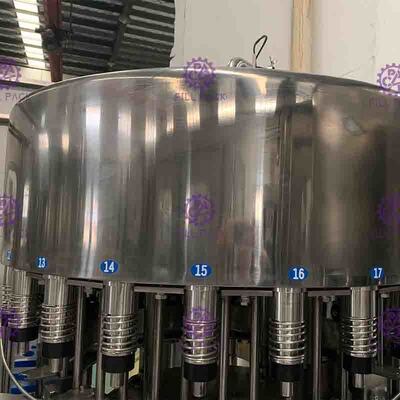

Vulgedeelte

1) Gebruikt Duits anti-corrosie onderhoudsvrij lager dat de vervuiling van vulling aan het milieu kan verminderen.

2) De draaiplaat is gemaakt van SUS AISI304, groot plat tandlager.

3) Het druk mechanische ventiel introduceert het geavanceerde buitenlandse ontwerp met een snelle vul snelheid, geen hygiënische hoekzak, weinig afdichtingen en nauwkeurige vloeistofniveau controle. Het hele ventiel is gemaakt van 304 roestvrij staal.

4) Het vul systeem heeft een CIP circulatie systeem om de leiding en nep-beker gebruikt voor het reinigen van het vulventiel te wassen. Dit systeem kan de vloeistofleiding, vloeistoftank en vulventiel etc. effectief reinigen.

5) Dit vul systeem heeft een automatisch temperatuurregelsysteem.

6) Het vulventiel opent en begint met vullen wanneer het naar beneden beweegt en de flessenhals raakt, het vulventiel beweegt omhoog en verlaat de flessenhals wanneer het vullen is voltooid.

7) De vloeistoftoevoer maakt gebruik van de automatische pneumatische klep magneet vloeistofniveau schakelaar om de vloeistoftank automatisch te regelen.

8) De aandrijving van de vuller wordt verkregen uit het aangedreven systeem in het frame en door tandwielen doorgegeven.

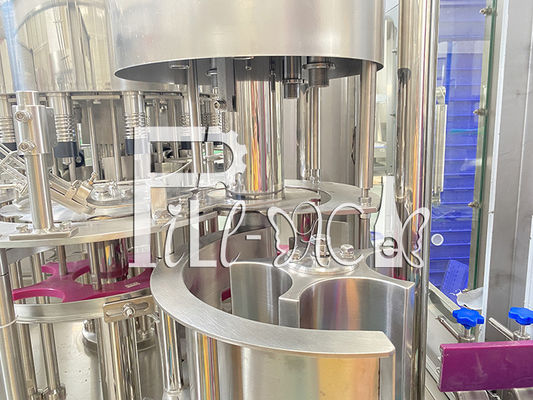

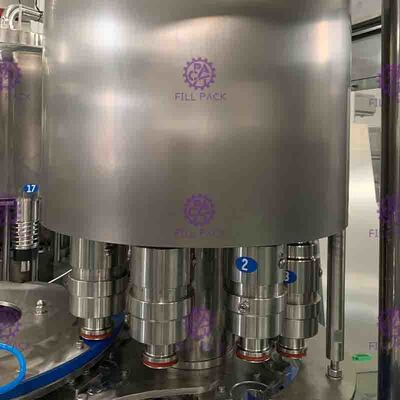

Sluitgedeelte

1) Plaats- en sluitsysteem, elektromagnetische sluitkoppen, met overbelastingsontlasting functie, zorgen voor minimale flescrash tijdens het sluiten.


2) Een flesinlaat detectie schakelaar is geïnstalleerd op de schroefsluitmachine.

3) Geen fles, geen sluiting.

4) Automatische stop bij gebrek aan flessen.

5) De aandrijving van de schroefsluitmachine wordt verkregen uit het aangedreven systeem in het frame en door tandwielen doorgegeven.
