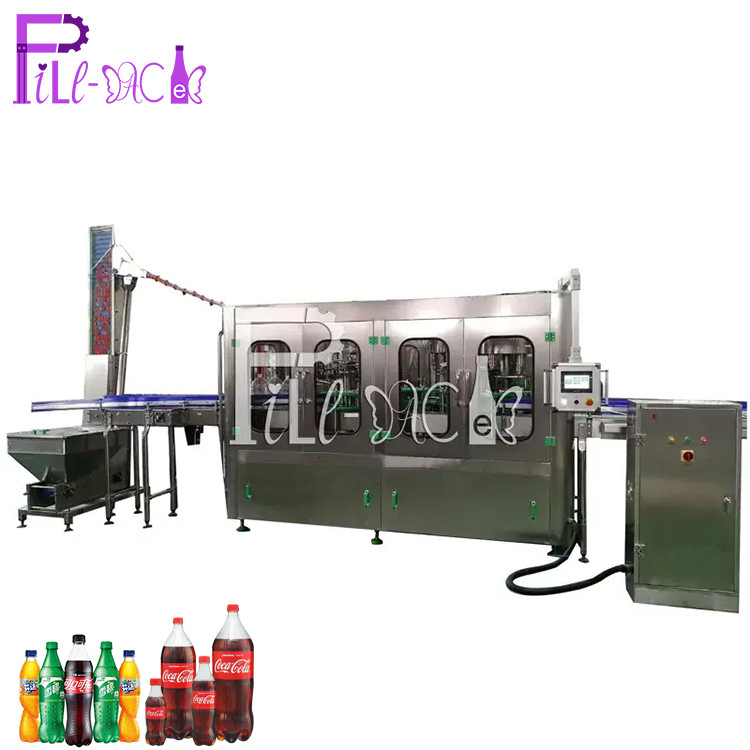

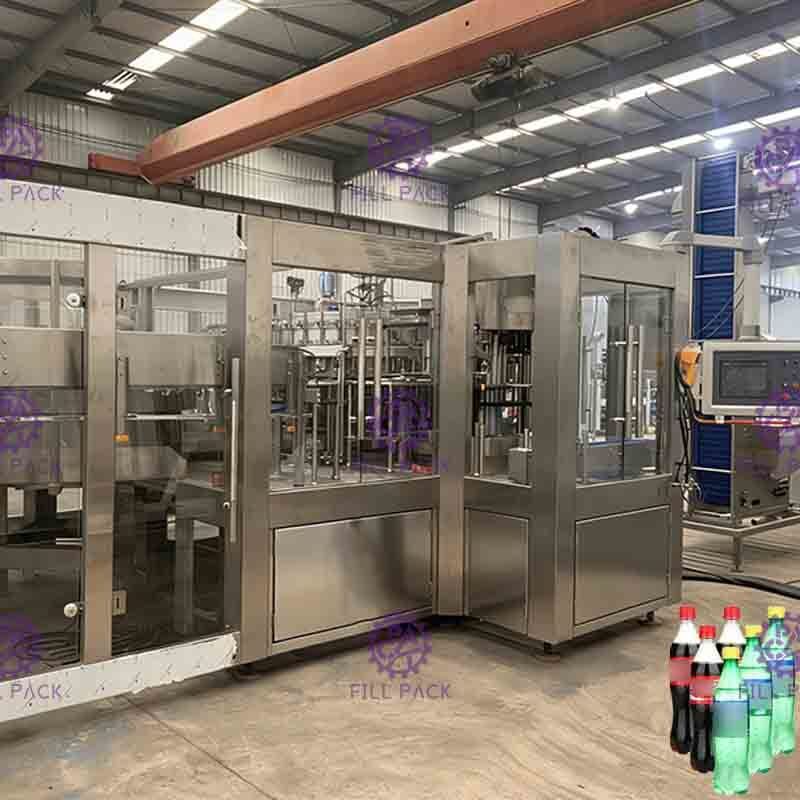

Antiseptisch Gesteriliseerd het Vullen Machinehuisdier Sprankelend Drank/Gaswater Monoblock

PET koolzuurhoudende drank/bruiswater vulmachine

DCGF32-32-10

Productomschrijving

    De apparatuur wordt gebruikt voor de productie van koolzuurhoudende dranken. Spoelen, vullen en sluiten zijn geïntegreerd in één machine. De meest geavanceerde technologie uit Japan en Duitsland wordt toegepast in het ontwerp. Veerklampen worden gebruikt in het flessenwasproces. De lege flessen kunnen 180~ langs de transportrail worden omgedraaid. Er zijn twee keer interne en externe wasbeurten, de efficiëntie van het flessenwassen is hoog. Vullen met een vast vloeistofoppervlak wordt gebruikt. Het vullen gaat snel, de hoeveelheid vloeistof wordt nauwkeurig geregeld en druppelen en lekken worden vermeden. Klepopeningsinrichting: de inrichting bestaat uit een luchtcilinder, een elektromagnetische omkeerklep en een signaaldetectie-element. Wanneer er een fles is, wordt de fles gedetecteerd met een naderingsschakelaarsignaal, tegelijkertijd wordt de elektromagnetische omkeerklep geactiveerd, wordt de klepcilinder geactiveerd, waardoor de vulklep opengaat voor gasvulling; wanneer er geen fles is, verliest de elektromagnetische omkeerklep stroom, de stang van de vloeistoftankklep trekt zich terug, waardoor de vulklep niet opengaat, waardoor CO2-ontsnapping in de tank wordt vermeden. Klepsluitingsinrichting en uitlaatnokafsluiter: de klepsluitingsinrichting wordt geforceerd na het vullen, de regelklepsteel naar de gesloten positie, waardoor de luchtinjectieklep en de vloeistofklep tegelijkertijd sluiten, en vervolgens door de uitlaatnok de uitlaatklepsteel wordt geduwd, de CO2 in de fles, waardoor de flesbel uit de klep wordt voorkomen, de uitlaatklepsteel duwt gelijkmatig ongeveer 3 mm positie. De vloeistofhendel is gemakkelijk te regelen.

    Alle constructie gemaakt van SUS304, Er is geen dode hoek in de vulklep. Het magnetische koppel wordt gebruikt voor schroefdoppen. Het vermogen van schroefdoppen kan traploos worden aangepast. Het vermogen van schroefdoppen kan ook worden vastgezet, en de doppen worden niet beschadigd, het sluiten is betrouwbaar. De hele machine wordt bestuurd door PLC met touchscreen als mens-machine-interface. De hoeveelheid dranken in de opslagtank kan automatisch worden geregeld. Het vullen en sluiten stopt automatisch als er geen fles is. Wanneer flessen verkeerd worden geklemd of wanneer er geen doppen zijn, kan de machine automatisch worden gestopt. Frequentieveranderingstechnologie wordt gebruikt om de bedrijfssnelheid traploos aan te passen. De productiecapaciteit kan digitaal worden weergegeven en gemakkelijk worden aangepast.

Technische parameters

Wasgedeelte

1)Behalve het onderframe, de transmissiedelen en sommige onderdelen die moeten worden gemaakt van
special materialen. Andere reserveonderdelen zijn gemaakt van roestvrij staal 304.
2)Het rol lager is gemaakt van roestvrij staal, de afdichtring is gemaakt van EPDM materiaal, en
plastic is gemaakt van UMPE.
3)De grijper is gemaakt van roestvrij staal, de positie waar de flessenhals wordt vastgehouden is ook gemaakt van roestvrij staal, vergeleken met de traditionele rubberen grijper, is deze veel hygiënischer, duurzamer en zonder snel versleten onderdelen, de schroefdelen van de flessenhals kunnen vervuiling door de rubberen grijper vermijden.

Vulgedeelte
1) Vulklep gebruikt isobare mechanische klep, hoge snelheid en grote flow, de hoge nauwkeurigheid vulklep, snelle vul snelheid, het vloeistofniveau is stabiel.

2) Hoofdaandrijving maakt gebruik van onafhankelijke tandwielaandrijving, hoge efficiëntie, weinig geluid, lange levensduur, onderhoudsvrij, transducer kan de snelheid van de hoofd motor regelen, de machine gebruikt variabele frequentie variabele snelheid, volledig operationeel gebied, motorbasis is roestvrij staal met koolstofstaal.
3) Flesgeleidingssysteem, eenvoudige structuur, kan worden gewijzigd afhankelijk van de flesstijl.
4) Geen fles, geen vulling.

5) De hele machine kan automatisch worden bestuurd door PLC.
6) Het vloeistofniveau van het vulmateriaal wordt geregeld door een vloeistofniveau-sonde, stabiel vloeistofniveau, betrouwbaar vullen.
7) Niveauhoogte kan worden aangepast, gekocht in Nanjing, de beste klep in China.
8) De belangrijke onderdelen en elektrische elementen van de machine zijn geïmporteerde productie.
9) Vulmateriaal kan automatisch worden geregeld en heeft een CIP-reinigingsconnector.



Sluitgedeelte

Deze unit is de hoogste nauwkeurigheid van de 3-in-1 machine, het is belangrijk voor de machine om stabiel te draaien en voor de productkwaliteit. Kenmerken van de schroefdopper zijn als volgt:
1) Schroefdopper (de belangrijkste onderdelen die de sluitkwaliteit garanderen), de expert heeft het ontwerp van de magneetstaal verbeterd, deze verbetering kan het percentage defecte doppen beter verminderen en het traditionele kenmerk van eenvoudig instellen en aanpassen van het koppel van de schroefdopper.

2) De schroefdopper is een dubbeldoel ontwerp; hij is geschikt voor platte doppen en sportdoppen.
3) De inrichting die de omgekeerde dop kan verwijderen en voorkomt dat de omgekeerde dop passeert, is aangebracht in de dop-vallende geleider. Passeert via het dop-laadsysteem.
4) Een groep foto-elektrische schakelaars is aangebracht op de dop-vallende geleider. De machine stopt wanneer er geen dop op de geleider is.
5) Een flesinlaatdetectieschakelaar is aangebracht op de schroefdopper.
6) Er is een dop-vergrendelingscilinder in de verbinding tussen de dop-vallende geleider en de prikplaat voor doppen. Het realiseert dat er geen voeding is, geen dop.
8) Door de hoogte van de roterende delen aan te passen aan verschillende fleshoogtes.
9) De aandrijving van de schroefdopper wordt verkregen uit het aangedreven systeem in het frame en doorgegeven via tandwielen.
10) De belangrijkste onderdelen van de schroefdopper worden verwerkt door het digitale controleverwerkingscentrum.



Gedetailleerde afbeeldingen

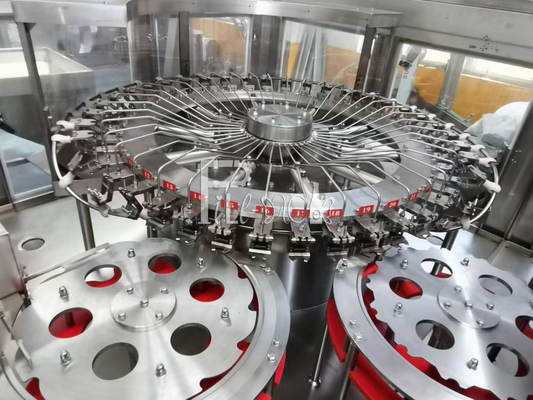

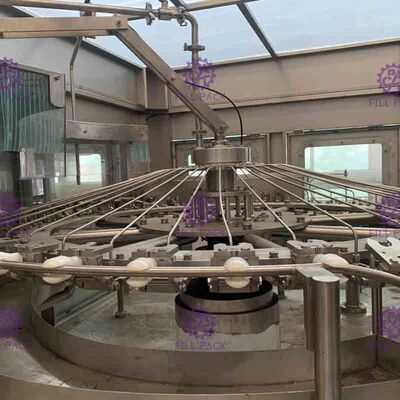

Wasgedeelte

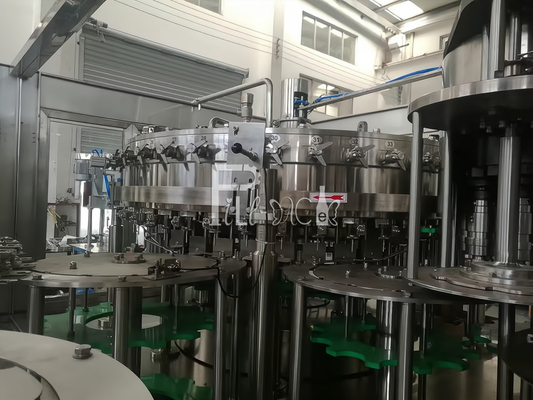

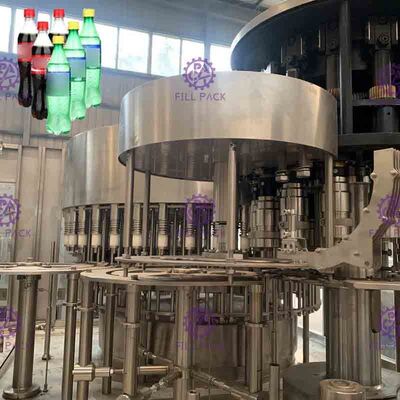

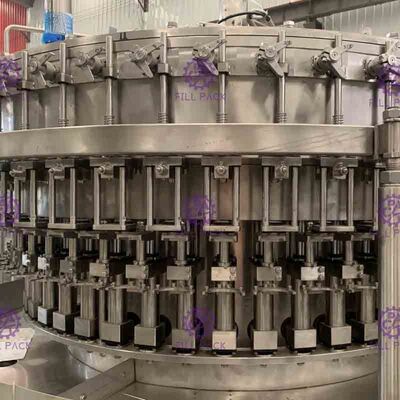

Vulgedeelte

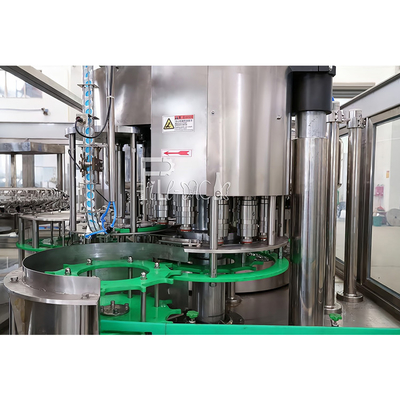

Sluitgedeelte
